Power Suply 12V (CT to Non-CT)

Power supply adalah suatu rangkaian elektronika yg mempunyai fungsi sebagai supplier arus listrik dengan terlebih dahulu merubah tegangannya dari AC jadi DC. Arus listrik PLN yang bersifat Alternating Current (AC) masuk ke power supply, dikomponen ini tegannya diubah menjadi Direct Current (DC) baru kemudian dialirkan ke komponen lain yang membutuhkan.

Rangkaian Power suplay ini menggunaka IC 7812 sebagai regulator/penstabil tegangan 12V dan arus diperkuat menggunakan transistor BD139.

Pemasangan :
Hubungkan out trafo pada rangkaian (PAD 15V, 15, CT), jika menggunakan trafo non CT hubungkan ke PAD 15V dan CT, tegangan trafo harus lebih dari 12V dan maksimal 18V.

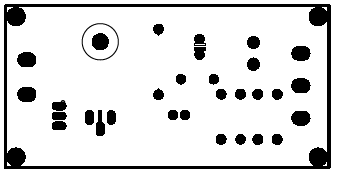

Dimensi: 75 mm x 37.5 mm
Track Width: 0.6 mm
Clearance: 0.6 mm
PCB Layer: Single Layer
Include: PCB Print; Silk Screen; Solder Mask;

DAFTAR KOMPONEN

1. IC Regulator 7812 [x1]

2. Transistor NPN BD139 [x1]

3. Dioda IN4002/IN4007 [x4]

4. LED red 5mm [x1]

5. Resistor 1k [x1]

6. Eleco 100uF [x1]; 1000uF [x1]

7. Capacitor Mylar 100nF [x1]

8. Heatsink [x2]

SCHEMATIC
