Joule Thief adalah sebuah rangkaian yang memanfaat sumber energi kecil untuk menyalakan lampu ataupun alat elektronik lainnya.

Sistem kerja dari Joule Thief ini memanfaatkan sistem kerja dari induktor. Induktor atau reaktor adalah sebuah komponen elektronika pasif yang dapat menyimpan energi pada medan magnet yang ditimbulkan oleh arus listrik yang melintasinya. Kemampuan induktor untuk menyimpan energi magnet ditentukan oleh induktansinya, dalam satuan Henry.

Biasanya sebuah induktor adalah sebuah kawat penghantar yang dibentuk menjadi kumparan, lilitan membantu membuat medan magnet yang kuat di dalam kumparan dikarenakan hukum induksi Faraday. Induktor adalah salah satu komponen elektronik dasar yang digunakan dalam rangkaian yang arus dan tegangannya berubah-ubah dikarenakan kemampuan induktor untuk memproses arus bolak-balik.

Rangkaian Joule thief ini Menggunakan trasistor 2N2222 dan toroid ferit diameter 1cm dapat juga ditemukan pada rangkaian lampu CFL kemudian dililit ulang 20 : 10.

Pemasangan :
Input dipasang pada pad 1.5V dengan baterai 1.5V/1.2V, Output bisa berupa beberapa LED dirangkai seri atau paralel.

SCHEMATIC

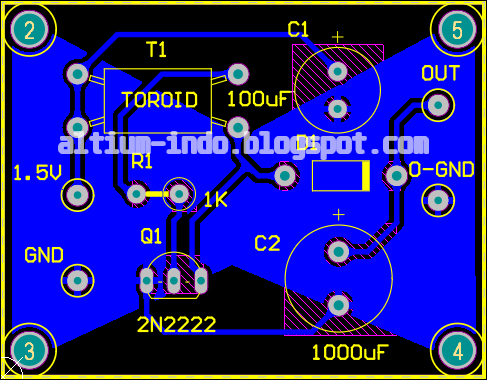

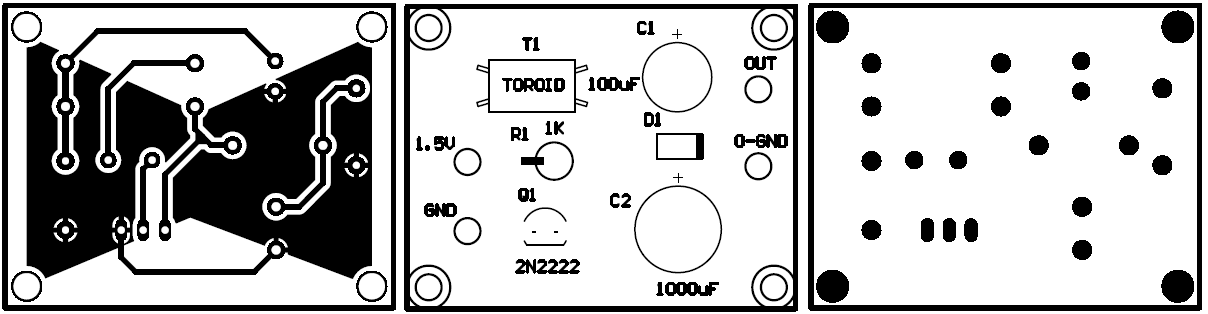

PCB VIEW

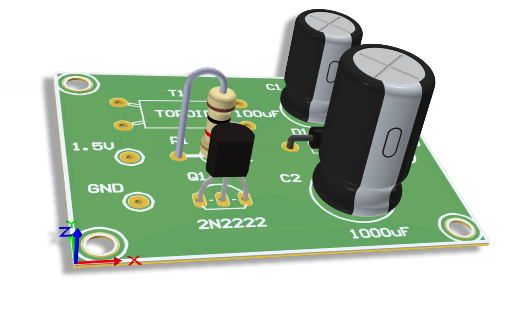

3D VIEW
